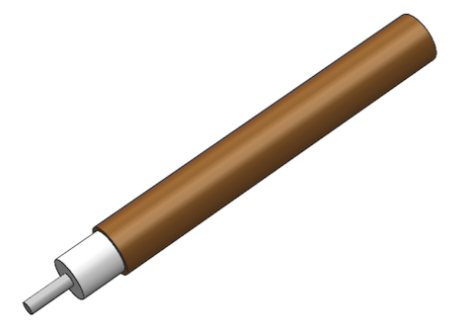

EZ Form半剛性電纜M17/130-00004

發布時間：2022-05-27 17:00:17     瀏覽：1087

EZ Form提供27根滿足MIL-DTL-17標準的銅和鋁護套半剛性電纜線。M17/130-00004電纜線滿足或超過Mil規格型號，并有多種規格尺寸和飾面可供選擇。

為避免氧化，EZ Form建議將M17/130-00004保存在其原始包裝中，并將其儲存在干燥的溫度可控環境中直到使用。

美國EZ Form是一家TPC線纜制造廠商，成立于1984年，具備AS9100D航空航天質量體系認證，為全球客戶提供同軸線纜、微波連接器和同軸延遲線產品。其產品被廣泛應用于軍用、航空航天、通信、醫療、儀表和測試領域。

深圳市立維創展科技有限公司，授權代理EZ Form產品，歡迎咨詢。

詳情了解EZ Form Cable產品請點擊：/brand/78.html

 EZ Form.png

規格

方面

單位

M17/130-00004
REV F2

外導體直徑

In

0.141

mm

3.58

中心導體直徑

In

0.0362

mm

0.92

介電直徑

In

0.1175

mm

2.98


材料



外導體


銅

外導體電鍍


None

電介質


聚四氟乙烯

中心導體


SPCW


機械特性



溫度范圍 °C

°C

-40 至 +125

內彎曲半徑（最小）

In

0.075


電氣特性**



標稱阻抗

Ohms

50.0 +/- 1.0

傳播速度

-

69.5%

屏蔽效能

Db

>165

耐電壓

VRMS @ 60 Hz

5000

連續工作電壓

VRMS MAX

1900

最大工作頻率

GHz

20

衰減
（db / 100 Ft 典型值）

0.5GHz

8

1.0GHz

12

5.0GHz

29

10.0GHz

45

18.0GHz

65.5

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A

功率（Watts Cw
@ 20 °C，最大值）

0.5GHz

600

1.0GHz

450

5.0GHz

180

10.0GHz

120

18.0GHz

83

26.5GHz

N/A

40.0GHz

N/A

50.0 GHz

N/A

65.0 GHz

N/A

90.0 GHz

N/A
