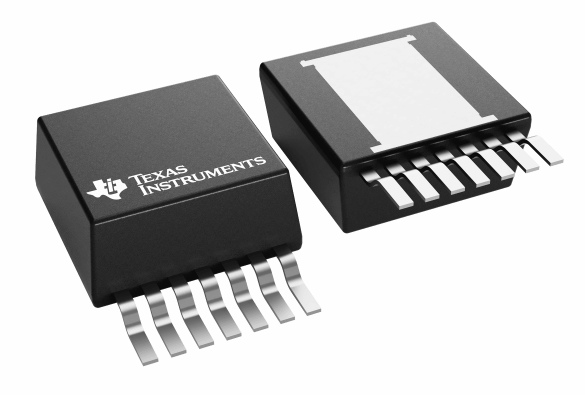

TPSM13604H降壓模塊（集成電感器）TI 德州儀器

發布時間：2022-06-29 17:01:37     瀏覽：1109

TPSM13604H SIMPLE SWITCHER電源模塊是有利于應用的降壓式DC/DC解決方案，它能夠在低開關頻率下驅使高至4A的負載，并具備良好的功率轉換效率、線路和負載調節及其控制精度。TPSM13604H選用創新性封裝，可增強熱性能，兼容人工或機焊。

TPSM13604H兼容5V至36V輸入電壓軌范圍，可提供低至3V的高精度可調式輸出電壓。TPSM13604H只需要3個外部變阻器和四個外部電容器就能完成電源模塊解決方案。TPSM13604H設計安全可靠、沉著穩健，具備以下保障作用：熱停機、輸入欠壓鎖定、輸出過電壓保護、過流保護、輸出限流和預偏置輸出啟動作用。單個變阻器可將開關頻率調整至700kHz。


特性

?集成化屏蔽式電感器

?簡易的PCB布局

?選用外部軟啟動和高精密使能端實現靈活性啟動排序

?避免浪涌電壓

?輸入UVLO和輸出過流保護

?-40°C至125°C的結溫范圍

?有利于組裝和制作的單個外露焊層和標準管腳分配

?低輸出電壓紋波

?管腳對管腳兼容系列：

–LMZ14203/LMZ14202/LMZ14201（最大42V，3A、2A、1A)

–LMZ12003/LMZ12002/LMZ12001（最大20V，3A、2A、1A)

?電氣標準

–輸出電流高至4A

–輸入電壓范圍：5V至36V

–輸出電壓范圍：3V至16V

–效率高達97%

?性能優勢

–高效率合理有效減少系統形成的熱量

–低輻射EMI（經EN55022B類標準檢測）

–不需要補償

–低封裝熱阻

?EN55022:2006，+A1:2007，FCC部分15子部分B:2007

應用

?檢測和測量；

?工廠自動化和調節；

?航空航天和國防科技；

?通用型電源模塊；

深圳市立維創展科技有限公司，專注于TI 德州儀器品牌高端可出口產品系列新品產品，并備有現貨庫存，可當天發貨。

詳情了解TI德州儀器請點擊：/brand/57.html

推薦資訊

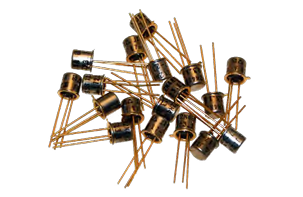

  • Solitron 2N4859/2N4860/2N4861 N溝道JFETS
