Q-Tech QT380,QT381,QT382...QT386,QT387高溫低功耗時鐘振蕩器
發布時間:2025-04-02 08:59:09 瀏覽:336
產品概述
型號:QT381 和 QT386 系列
頻率:32.768 kHz
工作電壓:支持 +2.5Vdc 和 +3.3Vdc

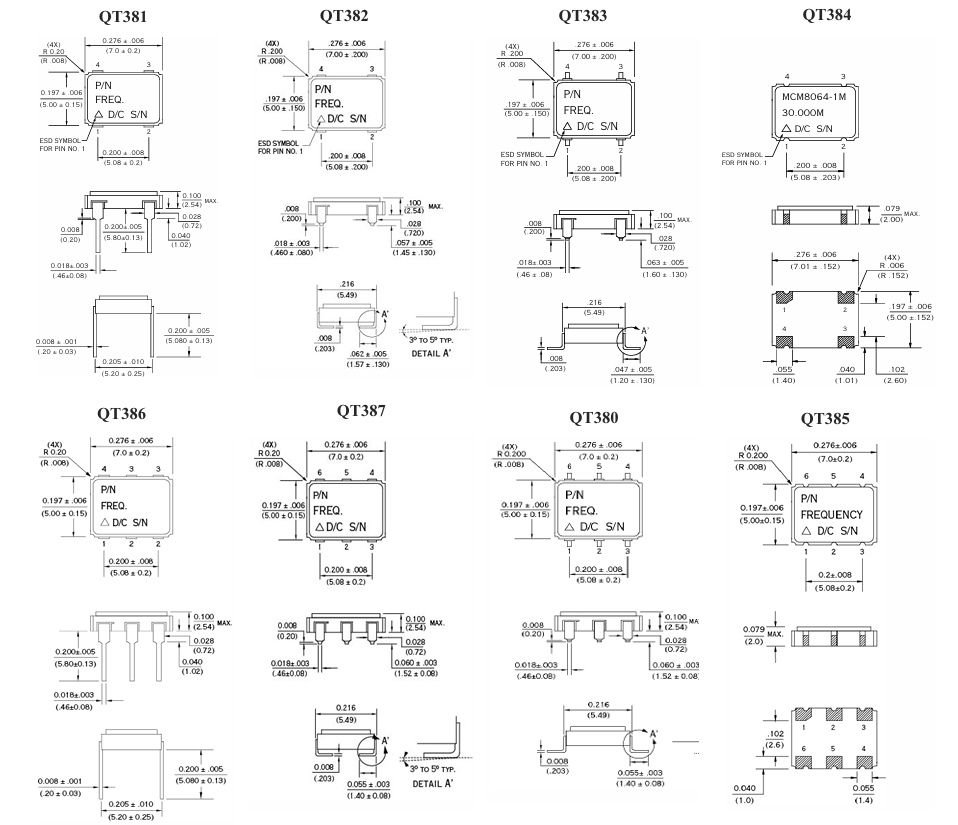

尺寸:5.0 x 7.0 x 2.54
應用場景:主要用于需要精確時間保持的電子設備,如石油鉆井、航空航天等惡劣環境下的實時時鐘驅動器和 32.768 kHz 輸出晶體模塊。
封裝類型:表面貼裝 (微型 SMD) 5 x 7mm 通孔 6 引腳
產品特點
高精度:采用 AT 切石英晶體,提供高精度時鐘信號,相比傳統的 32.768 kHz 石英音叉晶體,具有更好的溫度特性,頻率穩定性范圍為 ±150ppm 至 ±250ppm。
超低功耗:工作電流僅為 70 μA 至 120 μA,適合電池供電的設備。
高溫性能:工作溫度范圍為 -55°C 至 +185°C,適用于極端環境。
封裝:低輪廓?dú)饷芊庋b,金鍍接觸端子,確保高可靠性和長壽命。
快速啟動:啟動時間僅為 10 ms。
三態輸出:標準三態輸出,內置 50kΩ 上拉電阻,可懸空或連接到 Vdd,不影響電氣性能。
電氣特性
供電電壓:Vdd 在 -0.3V 至 +7.0V 之間。
輸出電流:±3 mA。
工作溫度:根據型號不同,范圍從 -55°C 到 +185°C。
頻率穩定性:根據型號不同,范圍從 ±150ppm 到 ±250ppm。
功耗電流:70 μA 至 120 μA。
輸出電壓:Voh ≥ Vdd - 0.4V,Vol ≤ 0.4V。
三態輸入電壓:Vih ≥ 0.7Vdd,Vil ≤ 0.3Vdd。
輸出負載電容:15 pF。
上升和下降時間:50 ns 至 200 ns。
輸出禁用延遲:在 25°C 和 15pF 條件下,延遲時間為 1 μs。
待機電流:20 μA(INHN=Low)。
深圳市立維創展科技有限公司授權代理銷售Q-TECH產品,備件現貨,歡迎與業界同行合作。
